JB-TGZL-FC726-GQ火災報警控制器安裝應注意的性能特點及參數
文章來自:消防主機維修 發布時間:2020-03-24 18:34
JB-TGZL-FC726-GQ火災報警控制器安裝應注意的性能特點及參數

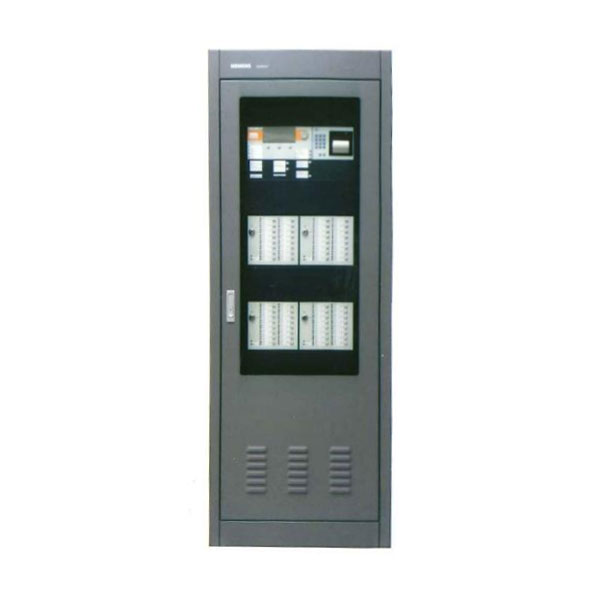

一、JB-TGZL-FC726-GQ火災報警控制器概述
JB-TGZL-FC726-GQ立柜型控制器符合--標準GB4717-2005《火災報警控制器》和GB16806-2006《消防聯動控制系統》。具備FM認證。模塊化、冗余安全設計理念。全中文菜單操作,支持本機及網絡(luò )事件顯示操作,清晰直觀。支持自定義按鍵,方便操作。超大存儲空間,-多可記錄7000記錄。支持屏幕保護功能,控制器在設定時間內無任何操作,也無事件時,屏幕自動關閉以延長液晶屏的使用壽命,一旦有任何操作或事件發生,將立刻點亮液晶屏。
二、JB-TGZL-FC726-GQ火災報警控制器性能特點
•符合--標準GB4717-2005《火災報警控制器》和GB16806-2006《消防聯動控制系統》
•具備FM認證
•模塊化、冗余安全設計理念
•全中文菜單操作,支持本機及網絡(luò )事件顯示操作,清晰直觀
•支持自定義按鍵,方便操作
•超大存儲空間,-多可記錄7000記錄
•支持屏幕保護功能,控制器在設定時間內無任何操作,也無事件時,屏幕自動關閉以延長液晶屏的使用壽命,一旦有任何操作或事件發生,將立刻點亮液晶屏
•控制器帶有2路遠程火警輸出,一路無源輸出,一路受監視有源輸出
•控制器帶有2路遠程故障輸出,一路無源輸出,一路受監視有源輸出
•控制器帶有1路受監視聲光報警輸出(24VDC)
•控制器帶有32路聯動盤-大可擴充為64路(輸出:40mA@24VDC)用于重要設備的手動控制
•系統采用“與”,“或”,“非”聯動編程方式,實現復雜聯動編程要求
•單臺控制器-大容量8568地址點
•可實現64臺控制器組網
•網絡(luò )總線(C-WEB/SAFEDLINK),通過專用光纖模塊可達(單模)40000m。主干網組網,每個網絡(luò )節點之前-遠距離可達3000米
•火災顯示總線FT2014-G3,-多可接32臺火災顯示設備
•回路供電火災顯示設備FT2001
•現場部件總線(C-NET)為兩總線有極性
•控制器支持3級用戶操作,通過密碼保護,確保不同用戶級別下的不同操作
•自動映射設備,方便調試
•支持多種預警;火警等多種火險等級
•遠程下載與管理
•支持ASAtechnology火災探測技術,自動適應環境變化,探測可靠性大大提供
•現場部件自帶可撕式編碼貼,方便工程調試
三、JB-TGZL-FC726-GQ火災報警控制器技術參數
集成回路卡數目 2
附加回路卡-大數目 15
-大支持回路數量 17
集成回路卡無回路擴展件 4條回路或8條支路
集成回路卡有回路擴展件 8條回路或16條支路
附加回路卡 每塊-多4條回路或8條支路
設備數量 -多4284個設備
地址數量 -多8568個地址
LCD顯示屏 21×9漢字
主板可編程 輸入/輸出8
聯動盤直接控制輸出 -大數量64
聲光報警路數 1
-大歷史記錄 7000條
控制器間光纖傳輸-遠距離 40000m
控制器網絡(luò )-大連接數量 64
自動映射功能 是
備用電池 2×12V/25Ah
通訊接口 RS232/RS485 Ethernet
輸入電壓 220VAC/50Hz
電源容量 150W
外形尺寸 1800×650×480mm(高×寬×深)
重量 121.8kg(不含電池)
電源保險管 4AT/250V
工作溫度 0~40℃
存儲溫度 -20℃~+60℃
相對濕度 95%
防護等級 IP30
一、JB-TGZL-FC726-GQ火災報警控制器概述
JB-TGZL-FC726-GQ立柜型控制器符合--標準GB4717-2005《火災報警控制器》和GB16806-2006《消防聯動控制系統》。具備FM認證。模塊化、冗余安全設計理念。全中文菜單操作,支持本機及網絡(luò )事件顯示操作,清晰直觀。支持自定義按鍵,方便操作。超大存儲空間,-多可記錄7000記錄。支持屏幕保護功能,控制器在設定時間內無任何操作,也無事件時,屏幕自動關閉以延長液晶屏的使用壽命,一旦有任何操作或事件發生,將立刻點亮液晶屏。
二、JB-TGZL-FC726-GQ火災報警控制器性能特點
•符合--標準GB4717-2005《火災報警控制器》和GB16806-2006《消防聯動控制系統》
•具備FM認證
•模塊化、冗余安全設計理念
•全中文菜單操作,支持本機及網絡(luò )事件顯示操作,清晰直觀
•支持自定義按鍵,方便操作
•超大存儲空間,-多可記錄7000記錄
•支持屏幕保護功能,控制器在設定時間內無任何操作,也無事件時,屏幕自動關閉以延長液晶屏的使用壽命,一旦有任何操作或事件發生,將立刻點亮液晶屏
•控制器帶有2路遠程火警輸出,一路無源輸出,一路受監視有源輸出
•控制器帶有2路遠程故障輸出,一路無源輸出,一路受監視有源輸出
•控制器帶有1路受監視聲光報警輸出(24VDC)
•控制器帶有32路聯動盤-大可擴充為64路(輸出:40mA@24VDC)用于重要設備的手動控制
•系統采用“與”,“或”,“非”聯動編程方式,實現復雜聯動編程要求
•單臺控制器-大容量8568地址點
•可實現64臺控制器組網
•網絡(luò )總線(C-WEB/SAFEDLINK),通過專用光纖模塊可達(單模)40000m。主干網組網,每個網絡(luò )節點之前-遠距離可達3000米
•火災顯示總線FT2014-G3,-多可接32臺火災顯示設備
•回路供電火災顯示設備FT2001
•現場部件總線(C-NET)為兩總線有極性
•控制器支持3級用戶操作,通過密碼保護,確保不同用戶級別下的不同操作
•自動映射設備,方便調試
•支持多種預警;火警等多種火險等級
•遠程下載與管理
•支持ASAtechnology火災探測技術,自動適應環境變化,探測可靠性大大提供
•現場部件自帶可撕式編碼貼,方便工程調試
三、JB-TGZL-FC726-GQ火災報警控制器技術參數
集成回路卡數目 2
附加回路卡-大數目 15
-大支持回路數量 17
集成回路卡無回路擴展件 4條回路或8條支路
集成回路卡有回路擴展件 8條回路或16條支路
附加回路卡 每塊-多4條回路或8條支路
設備數量 -多4284個設備
地址數量 -多8568個地址
LCD顯示屏 21×9漢字
主板可編程 輸入/輸出8
聯動盤直接控制輸出 -大數量64
聲光報警路數 1
-大歷史記錄 7000條
控制器間光纖傳輸-遠距離 40000m
控制器網絡(luò )-大連接數量 64
自動映射功能 是
備用電池 2×12V/25Ah
通訊接口 RS232/RS485 Ethernet
輸入電壓 220VAC/50Hz
電源容量 150W
外形尺寸 1800×650×480mm(高×寬×深)
重量 121.8kg(不含電池)
電源保險管 4AT/250V
工作溫度 0~40℃
存儲溫度 -20℃~+60℃
相對濕度 95%
防護等級 IP30
