JB-QG-15-AHG9600火災報警控制器維修需知功能特點技術參數

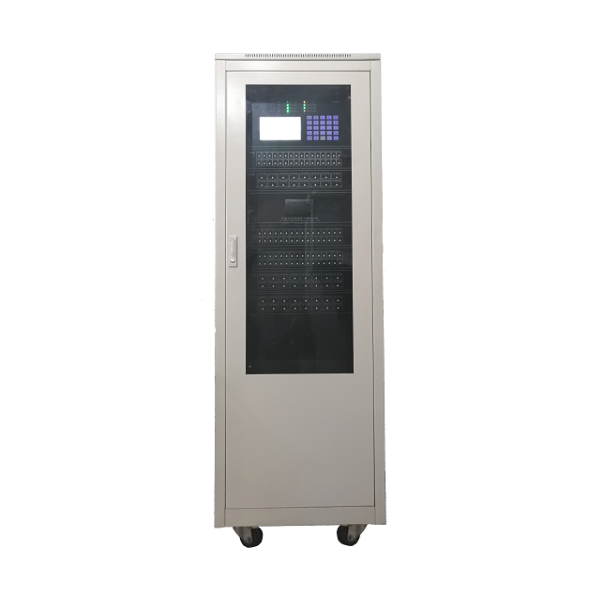

一、JB-QG-15-AHG9600火災報警控制器概述

　　JB-QG-15-AHG9600火災報警控制器采用先進的模塊化結構設計，通過二總線環形回路(AHGBUS)與智能探測器、智能手報及配套監視控制模塊相連接，構成全智能、高質量的火災自動報警控制系統。
二、JB-QG-15-AHG9600火災報警控制器功能特點

　　靈活的模塊化結構

　　以插卡方式擴展控制器的功能或容量，擴展方便，主機-大可擴至15個環路，每個環路可編程地址255個（單元個數127個、根據單元類型不同，通信地址可擴展編程到255個）。每個插槽可通過配接各型插卡(環路卡、232通訊卡、網卡)實現不同的功能。使得控制器在系統結構上變得更靈活，適應性更強。

　　良好的交互界面

　　采用高性能工業控制模塊，10.4″TFT大屏幕真彩液晶屏顯示，觸摸屏操作方式。中文WINDOWS圖形界面，提供清晰直觀的火警信息顯示及便捷操作。

　　可靠的自診斷和保護功能

　　可對系統部件作周期性自檢;監視總線回路短路、斷路，及時作出隔離、雙端供電等措施，確保系統的正常工作;可靠完備的主備電切換設計，保證系統不間斷運行。

　　開放的網絡(luò )接口

　　控制器可以采用主從工作方式多機聯網，數量多達32臺。并且可以很方便的通過RS232串口卡擴展連接IDT或大廈的智能樓宇系統中。

　　模擬測試 曲線擬和

　　可在控制器上直接發命令讓現場單元報警或聯動，方便現場調試和測試。并且可直接讀取探測器的各種響應參數，以圖文形式顯示。

　　豐富的編程功能

　　可任意使用本機編程或筆記本離線編程、設置。

　　良好的防雷擊保護功能

　　具有防雷擊保護設計，使控制器在瞬間高電壓、電流的沖擊干擾下，仍能正常工作。
三、JB-QG-15-AHG9600火災報警控制器技術參數
型號     JB-QG-15-AHG9600
名稱     火災報警控制器
品牌     凡厄拉姆
布線方式     二總線環形回路+支路方式或樹形方式
傳輸距離     ≥3KM
通訊接口     RS232、RS485等
環境溫度     0℃～40℃
相對濕度     ≤95%
主電     AC220V(+10%～-15%)50Hz
功耗     30W
環路輸出電壓     DC19V
外形尺寸     600mm×1800mm×500mm
執行標準     GB4717-2005 GB16806-2006
