JB-TG-TY2000柜式聯動型火災報警控制器安裝應注意的功能參數
文章來自:消防主機維修 發布時間:2020-03-24 18:34

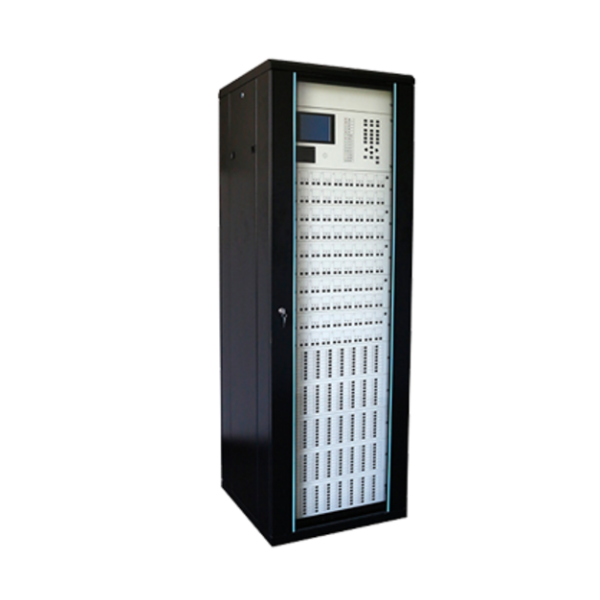

JB-TG-TY2000柜式聯動型火災報警控制器安裝應注意的功能參數
一、JB-TG-TY2000柜式火災報警控制器(聯動型)功能特點
控制器采用立柜式結構,各信號總線回路采用拔插式設計,系統容量擴充簡單、方便;
與智能探測器組合構成分布智能火災報警系統;
所有回路均為無極性二總線制報警、聯動混合總線;
大屏幕漢字液晶顯示;
通過CAN總線可連接64臺火災顯示盤;
通過RS-232接口可連接CRT圖形顯示裝置;
可配置10組32點總線手動控制盤,實現對消防系統中總線制外控設備的手動控制;
可配置12組6點手動直接控制盤,實現對消防系統中重要設備的手動控制;
可配置消防專用電源,為聯動控制設備提供DC24V電源;
可擴充消防廣播控制盤和消防電話控制盤,組成消防廣播和消防電話系統;
可實時或集中打印報警、聯動、操作等有關信息。
二、JB-TG-TY2000柜式火災報警控制器(聯動型)技術參數
型號 JB-TG-TY2000
名稱 柜式火災報警控制器(聯動型)
品牌 臺誼
額定電壓 AC220V50土1Hz;DC24V
監控功率 ≤40W
額定功率 ≤70W
報警容量
a、總線回路-多可為16回路(01-16),單條總線回路可帶252個地址編碼單元;
b、轉接模塊(火災顯示盤)回路號17;
C、多線控制12組直控回路,每組可控制6個直控點;
d、總線控制盤-多可帶10個總線控制盤,每組可控制32控制組。
通訊容量 可配接同類型的報警控制器32臺、火災顯示盤64臺
線制 無極性二總線
接點輸出 一對常開常閉輸出接點接點容量為DC30V/12A
使用環境溫度 -20℃~+50℃
相對濕度 ≤95%(溫度40±2℃)
