JB-LGZ2-FS5216聯動型火災報警控制器安裝技術參數與特點
文章來自:消防主機維修 發布時間:2020-03-19 17:29
JB-LGZ2-FS5216聯動型火災報警控制器安裝技術參數與特點

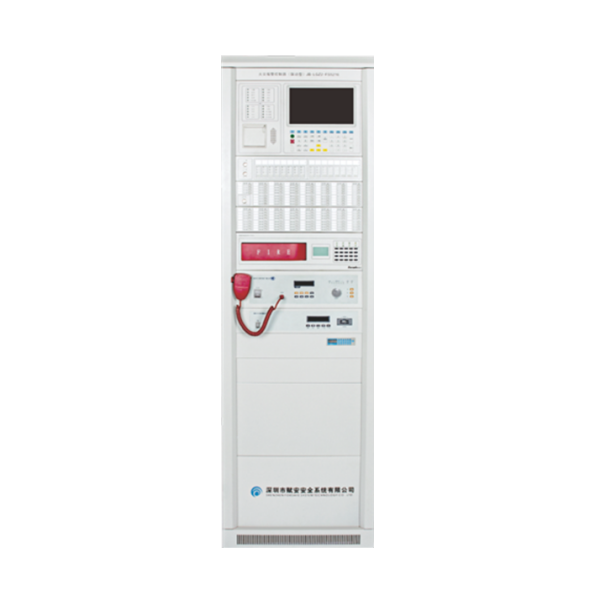

一、JB-LGZ2-FS5216火災報警控制器概述
FS5216火災報警控制器(聯動型)是一款大型火災報警控制器,它將傳感技術、計算機自動控制技術、信號處理技術、數字通訊技術相結合,是賦安公司推出的新一代火災報警控制器,該控制器操作簡單、功能強大,適合安裝于一般工業和民用建筑中,特別適合大中型火災自動報警及聯動一體化的消防工程。
JB-LGZ2-FS5216火災報警控制器為適應工程設計的需要本控制器兼有聯動控制功能,該系統為總線式智能控制系統;其報警容量為20回路,每個回路250個地址。由于其容量較大,適合安裝于大型建筑物上,用于火災預報和消防設備的自動滅火控制,JB-LGZ2-FS5216火災報警控制器適用在各種工業和民用建筑,如醫院、廠礦、賓館等公共場所。即可單機獨立使用,也可多機組成系統,對等系統為通用火災報警控制器聯動型。
二、JB-LGZ2-FS5216火災報警控制器特點
●核心處理器高達1GHz的可擴展ARM®Cortex®-A8內核,處理能力極快;
●外擴512MDDR3內存和1024MNANDFlash,使系統運行流暢,事件存儲容量大;
●協處理器基于Cortex核心多CPU并行處理模式,系統穩定可靠;
●實時嵌入式linux+QT扁平化GUI用戶界面設計,配合SGX5303D圖形引擎,顯示更清晰,操作更流暢,同時支持觸摸屏和鍵盤雙重操作模式;
●雙核PRU-ICSS支持工業以太網協議,直接接入智慧消防管理平臺;
●10.1寸TFT彩色液晶顯示屏,分辨率1024×3(RGB)×600;
●綠色“檢查”按鍵,一鍵檢查本機帶載設備情況;
●具有防誤操作保護蓋的紅色“火警確認”按鍵;
●368組多線控制輸出,用于控制消防泵、排煙風機等重要消防設備;
●1364組總線控制輸出,可直接快捷操作總線聯動模塊設備;
●每塊直接控制輸出單元、總線聯動控制輸出單元,具備獨立的運行控制鎖;
●內置T9、拼音中文輸入法,任意設備位置中文描述,方便火警定位;
●支持U盤讀取/備份編程信息,方便數據錄入;
●極強的EMC抗干擾設計和防浪涌設計;
●支持觸摸屏操作(選配)
●外擴512MDDR3內存和1024MNANDFlash,使系統運行流暢,事件存儲容量大;
●協處理器基于Cortex核心多CPU并行處理模式,系統穩定可靠;
●實時嵌入式linux+QT扁平化GUI用戶界面設計,配合SGX5303D圖形引擎,顯示更清晰,操作更流暢,同時支持觸摸屏和鍵盤雙重操作模式。
三、JB-LGZ2-FS5216火災報警控制器技術參數
型號 JB-LGZ2-FS5216
名稱 火災報警控制器
工作電源 AC187V~242V/50Hz
備用電池 DC12V24Ah鉛酸電池2節
總線電壓 18~28V,驅動電流:600mA
總線長度 1.5km(雙絞線截面積≥1.5m㎡)
系統容量 總地址容量5000點
回路數 -多連接20個回路
回路點數 每個回路性能-大可帶250點
打印機 微型熱敏打印機
輸出接口 火警繼電器、故障繼電器、RS232各1路
液晶屏規格 10.1寸TFT彩色液晶顯示屏
工作溫度 -20℃~60℃
工作濕度 10%~95%RH(不結露)
外形尺寸 550×500×1766(mm)
一、JB-LGZ2-FS5216火災報警控制器概述
FS5216火災報警控制器(聯動型)是一款大型火災報警控制器,它將傳感技術、計算機自動控制技術、信號處理技術、數字通訊技術相結合,是賦安公司推出的新一代火災報警控制器,該控制器操作簡單、功能強大,適合安裝于一般工業和民用建筑中,特別適合大中型火災自動報警及聯動一體化的消防工程。
JB-LGZ2-FS5216火災報警控制器為適應工程設計的需要本控制器兼有聯動控制功能,該系統為總線式智能控制系統;其報警容量為20回路,每個回路250個地址。由于其容量較大,適合安裝于大型建筑物上,用于火災預報和消防設備的自動滅火控制,JB-LGZ2-FS5216火災報警控制器適用在各種工業和民用建筑,如醫院、廠礦、賓館等公共場所。即可單機獨立使用,也可多機組成系統,對等系統為通用火災報警控制器聯動型。
二、JB-LGZ2-FS5216火災報警控制器特點
●核心處理器高達1GHz的可擴展ARM®Cortex®-A8內核,處理能力極快;
●外擴512MDDR3內存和1024MNANDFlash,使系統運行流暢,事件存儲容量大;
●協處理器基于Cortex核心多CPU并行處理模式,系統穩定可靠;
●實時嵌入式linux+QT扁平化GUI用戶界面設計,配合SGX5303D圖形引擎,顯示更清晰,操作更流暢,同時支持觸摸屏和鍵盤雙重操作模式;
●雙核PRU-ICSS支持工業以太網協議,直接接入智慧消防管理平臺;
●10.1寸TFT彩色液晶顯示屏,分辨率1024×3(RGB)×600;
●綠色“檢查”按鍵,一鍵檢查本機帶載設備情況;
●具有防誤操作保護蓋的紅色“火警確認”按鍵;
●368組多線控制輸出,用于控制消防泵、排煙風機等重要消防設備;
●1364組總線控制輸出,可直接快捷操作總線聯動模塊設備;
●每塊直接控制輸出單元、總線聯動控制輸出單元,具備獨立的運行控制鎖;
●內置T9、拼音中文輸入法,任意設備位置中文描述,方便火警定位;
●支持U盤讀取/備份編程信息,方便數據錄入;
●極強的EMC抗干擾設計和防浪涌設計;
●支持觸摸屏操作(選配)
●外擴512MDDR3內存和1024MNANDFlash,使系統運行流暢,事件存儲容量大;
●協處理器基于Cortex核心多CPU并行處理模式,系統穩定可靠;
●實時嵌入式linux+QT扁平化GUI用戶界面設計,配合SGX5303D圖形引擎,顯示更清晰,操作更流暢,同時支持觸摸屏和鍵盤雙重操作模式。
三、JB-LGZ2-FS5216火災報警控制器技術參數
型號 JB-LGZ2-FS5216
名稱 火災報警控制器
工作電源 AC187V~242V/50Hz
備用電池 DC12V24Ah鉛酸電池2節
總線電壓 18~28V,驅動電流:600mA
總線長度 1.5km(雙絞線截面積≥1.5m㎡)
系統容量 總地址容量5000點
回路數 -多連接20個回路
回路點數 每個回路性能-大可帶250點
打印機 微型熱敏打印機
輸出接口 火警繼電器、故障繼電器、RS232各1路
液晶屏規格 10.1寸TFT彩色液晶顯示屏
工作溫度 -20℃~60℃
工作濕度 10%~95%RH(不結露)
外形尺寸 550×500×1766(mm)
