泰和安電氣火災監控設備接線
文章來自:消防主機維修 發布時間:2020-09-25 17:32
泰和安電氣火災監控接線
電氣火災監控系統由一臺主控機(SDFK)和若干個剩余電流式火災報警裝置(SDFA)、總線隔離器經雙總線連接而成。當被保護線路中的剩余電流式火災報警裝置探測的接地故障電流超過預設值時,經過分析、確認,發出聲、光報警信號和控制信號,同時把接地故障信號通過總線在數秒鐘之內傳遞給主控機,主控機發出聲、光報警信號和控制信號,顯示屏顯示報警地址,記錄并保存報警和控制信息。

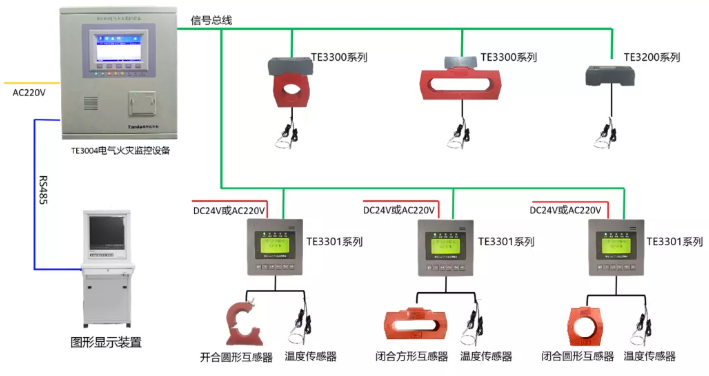

泰和安電氣火災監控系統接線圖

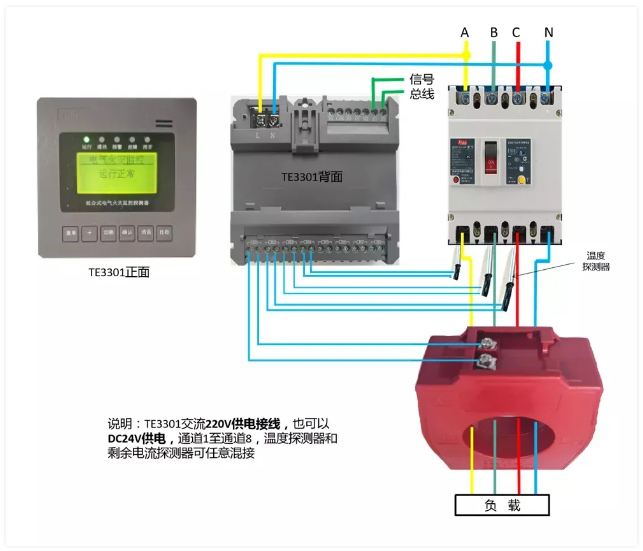

TE3301組合式電氣火災監控探測器接線圖

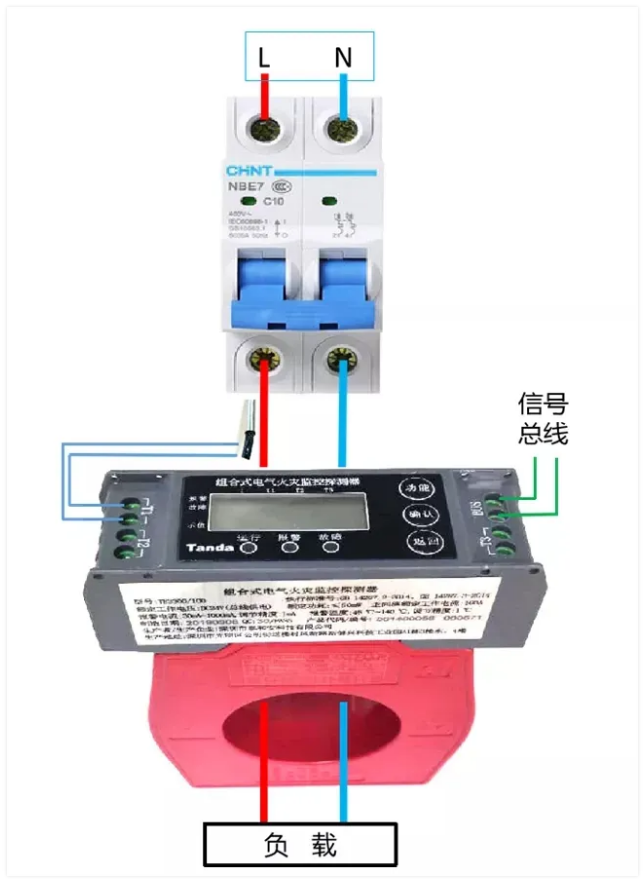

TE3300組合式電氣火災監控探測器接線圖
TE3300組合式電氣火災監控探測器接線圖
TE3200測溫式電氣火災監控探測器接線圖
TE3301組合式電氣火災監控探測器接線圖
TE3300組合式電氣火災監控探測器接線圖
TE3300組合式電氣火災監控探測器接線圖
TE3200測溫式電氣火災監控探測器接線圖
